Кабель Path-Cord — это небольшой отрезок кабеля «витая пара» длиной от 1 до 10 м, на обоих концах которого смонтирован разъем RJ-45. Этот кабель образует участок локальной сети от гнезда сетевого адаптера на компьютере до ближайшей сетевой розетки. Для изготовления одного провода Path cord вам потребуется, помимо отрезка кабеля, два разъема RJ-45 и обжимной инструмент для этих разъемов. Обжимной инструмент
Обжимной инструмент для разъемов RJ-45 (рис. 5.9).

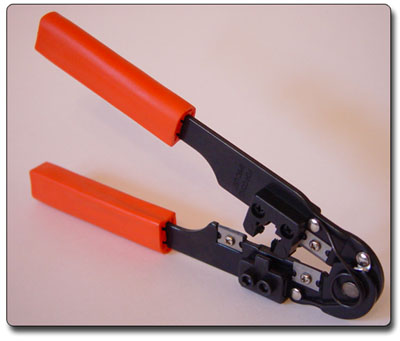

Рис 5.9. Обжимной инструмент для разъемов RJ-45
Обжимной инструмент данного типа отличает, прежде всего, наличие специального выреза в форме разъема RJ-45 (в некоторых случаях рабочая часть инструмента имеет дополнительный вырез под разъем RJ-11, используемый в телефонии), помимо этого многие модели оснащены режущей кромкой для ровной обрезки кабеля «витая пара».
Разъем RJ-45
Разъемы RJ-45 представляют собой полый прозрачный пластиковый корпус с фиксирующим замком, внутри которого расположено восемь подвижных металлических контактов.
В новом, необжатом разъеме контакты выходят за пределы корпуса, после обжима они вдавливаются внутрь, прорезая наружный изолирующий слой на проводниках, расположенных внутри кабеля «витая пара», и замыкаясь на проводящую жилу. Исходя из незначительных отличий в конструкции различают два типа разъемов RJ-45: с контактной вставкой и без таковой (разъем RJ-45 без контактной вставки показан на рис. 5.10). В дальнейшем мы будем рассматривать разъемы RJ-45 без контактной вставки.
Разъем с контактной вставкой несколько отличается по своему устройству от стандартного разъема RJ-45: он состоит из двух независимых элементов -вставки и собственно корпуса разъема (рис. 5.11, а). Последовательность монтажа таких разъемов иная по сравнению с обычными: сначала проводники кабеля «витая пара» до упора вставляются в контактную вставку, затем вставка заводится до щелчка в корпус разъема, после чего разъем обжимается.
Верхняя кромка подвижных контактов разъема RJ-45 - острая, она имеет, как правило, два или три зубца (рис. 5.11, б). При обжиме разъёма контакты утапливаются внутрь его корпуса, при этом верхняя кромка прорезает изолирующий слой проводника и впивается в проводящую жилу. Практика показывает, что контакты с тремя зубцами обеспечивают более высокую надежность соединения, но при этом двузубые контакты лучше режут изоляцию проводника. Обобщая можно сказать, что глобальных различий в качестве соединения при использовании этих двух типов разъемов нет, то есть можно смело покупать любой тип разъема RJ-45...

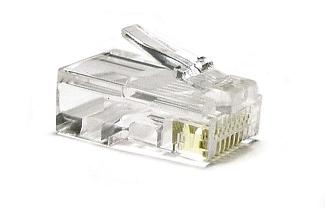

Рис. 5.10. Разъем RJ-45: 1 — контакты; 2— держатель кабеля; 3— замок разъема
Рис. 5.11. Разъем PJ-45 с контактной вставкой:
1— контактная вставка; 2— держатель контактной вставки; 3— замок разъема; 4— контакты
Последовательность действия при обжиме:
1. Аккуратно обрежьте конец кабеля при этом, луче всего пользоваться резаков встроенных в обжимной инструмент.
2. Снимите с кабеля изоляцию на расстояние ~12,5 мм. и аккуратно расплетите свитые пары проводников. Зачищать их изоляцию до проводящей жилы не требуется.
3. Расположите проводники витой пары в порядке, соответствующем выбранной вами схеме заделки кабеля.
Три возможные схемы:
EIA/TIA-568A, EIA/TIA-568В и Cross-Over.
Сетевая карта Коммутатор по стандарту: T568A
При такой раскладке информацию несут следующие проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый. Остальные экранируют помехи.
Сетевая карта Коммутатор по стандарту: T568B
При такой раскладке информацию несут следующие проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый. Остальные экранируют помехи.
Сетевая карта Сетевая карта (Cross-Over)
Обжатая таким образом, витая пара может вам понадобиться в 2 случаях:
1. Для соединения 2 компьютеров без коммутатора.
2. Для соединения 2 или более Hub/Switch
5.Если вы используете четырехжильный кабель «витая пара».
Схема его заделки и расположение в разъеме будут несколько отличаться от описанного выше.
Проводники располагаются в следующем порядке: оранжево-белый, оранжевый, зелено-белый, зеленый, причем первые три подключаются к контактам разъема с 1 по 3, а последний — к контакту 6.
6. Вставляйте проводники в разъем RJ-45
7. Проверьте, правильно ли вы расположили проводки.
8. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.
