Аббревиатура RAID изначально расшифровывалась как «redundant array of inexpensive disks» («избыточный (резервный) массив недорогих дисков», так как они были гораздо дешевле RAM). Именно так был представлен RAID его создателями Петтерсоном (David A. Patterson), Гибсоном (Garth A. Gibson) и Катцом (Randy H. Katz) в 1987 году. Со временем RAID стали расшифровывать как «redundant array of independent disks» («избыточный (резервный) массив независимых дисков»), потому как для массивов приходилось использовать и дорогое оборудование (под недорогими дисками подразумевались диски для ПЭВМ).

Калифорнийский университет в Беркли представил следующие уровни спецификации RAID, которые были приняты как стандарт де-факто:

• RAID 0 представлен как неотказоустойчивый дисковый массив.

• RAID 1 определён как зеркальный дисковый массив.

• RAID 2 зарезервирован для массивов, которые применяют код Хемминга.

• RAID 3 и 4 используют массив дисков с чередованием и выделенным диском четности.

• RAID 5 используют массив дисков с чередованием и "невыделенным диском четности".

• RAID 6 используют массив дисков с чередованием и двумя независимыми "четностями" блоков.

• RAID 10 — RAID 0, построенный из RAID 1 массивов

• RAID 50 — RAID 0, построенный из RAID 5

• RAID 60 - RAID 0, построенный из RAID 6


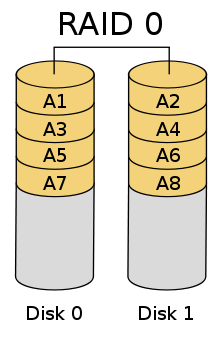

RAID 0 (striping — «чередование») — дисковый массив из двух или более жёстких дисков с отсутствием резервирования. Информация разбивается на блоки данных (Ai) и записывается на оба/несколько дисков одновременно.

(+): За счёт этого существенно повышается производительность (от количества дисков зависит кратность увеличения производительности).

(−): Страдает надёжность всего массива (при выходе из строя любого из входящих в RAID 0 винчестеров вся содержащаяся на них информация становится недоступной). Надёжность массива RAID 0 заведомо ниже надёжности любого из дисков в отдельности. Вероятность отказа такой системы из двух дисков примерно равна удвоенной вероятности отказа одного из дисков, т. к. отказ любого из дисков приводит к неработоспособности всего массива, и растет с увеличением количества входящих в RAID 0 дисков.

RAID 1

Минимальное количество, для построения «зеркального» RAID 1 — два диска

RAID 1 (mirroring — «зеркалирование»).

(+): Обеспечивает приемлемую скорость записи и выигрыш по скорости чтения при распараллеливании запросов.

(+): Имеет высокую надёжность — работает до тех пор, пока функционирует хотя бы один диск в массиве. Вероятность выхода из строя сразу двух дисков равна произведению вероятностей отказа каждого диска, см. Вероятность пересечения событий. На практике при выходе из строя одного из дисков следует срочно принимать меры — вновь восстанавливать избыточность. Для этого с любым уровнем RAID (кроме нулевого) рекомендуют использовать диски горячего резерва. Достоинство такого подхода — поддержание постоянной надёжности.

(-): Недостаток заключается в том, что приходится выплачивать стоимость двух жёстких дисков, получая полезный объем одного жёсткого диска (классический случай, когда массив состоит из двух дисков).

Зеркало на многих дисках — RAID 1+0 или RAID 0+1. Под RAID 1+0 имеют в виду вариант RAID 10, когда два RAID 1 объединяются в RAID 0. Вариант, когда два RAID 0 объединяются в RAID 1 называется RAID 0+1, и "снаружи" представляет собой тот же RAID 10. Достоинства и недостатки такие же, как и у уровня RAID 0. Как и в других случаях, рекомендуется включать в массив диски горячего резерва из расчёта один резервный на пять рабочих. В нынешнее время можно поднять неплохой RAID-1 с помощью утилит Windows 2003 http://technet.microsoft.com/ru-ru/library/cc738132%28WS.10%29.aspx

RAID 2

В массивах такого типа диски делятся на две группы — для данных и для кодов коррекции ошибок, причем если данные хранятся на n дисках, то для хранения кодов коррекции необходимо n − 1 дисков. Данные записываются на соответствующие диски так же, как и в RAID 0, они разбиваются на небольшие блоки по числу дисков, предназначенных для хранения информации. Оставшиеся диски хранят коды коррекции ошибок, по которым в случае выхода какого-либо жёсткого диска из строя возможно восстановление информации. Метод Хемминга давно применяется в памяти типа ECC и позволяет на лету исправлять однократные и обнаруживать двукратные ошибки.

Недостаток массива RAID 2 в том, что для его функционирования нужна структура из почти двойного количества дисков, поэтому такой вид массива не получил распространения.

RAID 3

В массиве RAID 3 из n дисков данные разбиваются на блоки размером 1 байт и распределяются по n − 1 дискам. Ещё один диск используется для хранения блоков чётности. В RAID 2 для этой цели применялся n − 1 диск, но большая часть информации на контрольных дисках использовалась для коррекции ошибок на лету, в то время как большинство пользователей удовлетворяет простое восстановление информации в случае поломки диска, для чего хватает информации, умещающейся на одном выделенном жёстком диске.

Отличия RAID 3 от RAID 2: невозможность коррекции ошибок на лету и меньшая избыточность.

Достоинства:
скорость чтения и записи данных высока;
минимальное количество дисков для создания массива равно трём.

Недостатки:
массив этого типа хорош только для однозадачной работы с большими файлами, так как время доступа к отдельному сектору, разбитому по дискам, равно максимальному из интервалов доступа к секторам каждого из дисков. Для блоков малого размера время доступа намного больше времени чтения.
большая нагрузка на контрольный диск, и, как следствие, его надёжность сильно падает по сравнению с дисками, хранящими данные.

RAID 4

RAID 4 похож на RAID 3, но отличается от него тем, что данные разбиваются на блоки, а не на байты. Таким образом, удалось отчасти «победить» проблему низкой скорости передачи данных небольшого объема. Запись же производится медленно из-за того, что четность для блока генерируется при записи и записывается на единственный диск. Из систем хранения широкого распространения RAID-4 применяется на устройствах хранения компании NetApp (NetApp FAS), где его недостатки успешно устранены за счет работы дисков в специальном режиме групповой записи, определяемом используемой на устройствах внутренней файловой системой WAFL.

RAID 5

Основным недостатком уровней RAID от 2-го до 4-го является невозможность производить параллельные операции записи, так как для хранения информации о четности используется отдельный контрольный диск. RAID 5 не имеет этого недостатка. Блоки данных и контрольные суммы циклически записываются на все диски массива, нет асимметричности конфигурации дисков. Под контрольными суммами подразумевается результат операции XOR(исключающее или). Xor обладает особенностью, которая применяется в RAID 5, которая даёт возможность заменить любой операнд результатом, и применив алгоритм xor, получить в результате недостающий операнд. Например: a xor b = c (где a, b, c — три диска рейд-массива), в случае если a откажет, мы можем получить его, поставив на его место c и проведя xor между c и b: c xor b = a. Это применимо вне зависимости от количества операндов: a xor b xor c xor d = e. Если отказывает c тогда e встаёт на его место и проведя xor в результате получаем c: a xor b xor e xor d = c. Этот метод по сути обеспечивает отказоустойчивость 5 версии. Для хранения результата xor требуется всего 1 диск, размер которого равен размеру любого другого диска в raid.

(+): RAID5 получил широкое распространение, в первую очередь, благодаря своей экономичности. Объем дискового массива RAID5 рассчитывается по формуле (n-1)*hddsize, где n — число дисков в массиве, а hddsize — размер наименьшего диска. Например, для массива из 4-х дисков по 80 гигабайт общий объем будет (4 — 1) * 80 = 240 гигабайт. На запись информации на том RAID 5 тратятся дополнительные ресурсы и падает производительность, так как требуются дополнительные вычисления и операции записи, зато при чтении (по сравнению с отдельным винчестером) имеется выигрыш, потому что потоки данных с нескольких дисков массива могут обрабатываться параллельно.

(-): Производительность RAID 5 заметно ниже, в особенности на операциях типа Random Write (записи в произвольном порядке), при которых производительность падает на 10-25% от производительности RAID 1 (или RAID 10), так как требует большего количества операций с дисками (каждая операция записи сервера заменяется на контроллере RAID на три - одну операцию чтения и две операции записи). Недостатки RAID 5 проявляются при выходе из строя одного из дисков — весь том переходит в критический режим (degrade), все операции записи и чтения сопровождаются дополнительными манипуляциями, резко падает производительность. При этом уровень надежности снижается до надежности RAID-0 с соответствующим количеством дисков (то есть в n раз ниже надежности одиночного диска). Если до полного восстановления массива произойдет выход из строя, или возникнет невосстановимая ошибка чтения хотя бы на еще одном диске, то массив разрушается, и данные на нем восстановлению обычными методами не подлежат. Следует также принять во внимание, что процесс RAID Reconstruction (восстановления данных RAID за счет избыточности) после выхода из строя диска вызывает интенсивную нагрузку чтения с дисков на протяжении многих часов непрерывно, что может спровоцировать выход какого-либо из оставшихся дисков из строя в этот наименее защищенный период работы RAID, а также выявить ранее необнаруженные сбои чтения в массивах cold data (данных, к которым не обращаются при обычной работе массива, архивные и малоактивные данные), что повышает риск сбоя при восстановлении данных. Минимальное количество используемых дисков равно трём.

RAID 5EE

Примечание: поддерживается не во всех контроллерах RAID level-5EE подобен массиву RAID-5E, но с более эффективным использованием резервного диска и более коротким временем восстановления. Подобно RAID level-5E, этот уровень RAID-массива создает ряды данных и контрольных сумм во всех дисках массива. Массив RAID-5EE обладает улучшенной защитой и производительностью. При применении RAID level-5E, емкость логического тома ограничивается емкостью двух физических винчестеров массива (один для контроля, один резервный). Резервный диск является частью массива RAID level-5EE. Тем не менее, в отличие от RAID level-5E, использующего неразделенное свободное место для резерва, в RAID level-5EE в резервный диск вставлены блоки контрольных сумм, как показывается далее на примере. Это позволяет быстрее перестраивать данные при поломке физического диска. При такой конфигурации, вы не сможете использовать его с другими массивами. Если вам необходим запасной диск для другого массива, вам следует иметь еще один резервный винчествер. RAID level-5E требует как минимум четырех дисков и, в зависимости от уровня прошивки и их емкости, поддерживает от 8 до 16 дисков. RAID level-5E обладает определенной прошивкой. Примечание: для RAID level-5EЕ, вы можете использовать только один логический том в массиве.

Достоинства:
100% защита данных
Большая емкость физических дисков по сравнению с RAID-1 или RAID -1E
Большая производительность по сравнению с RAID-5
Более быстрое восстановление RAID по сравнению с RAID-5Е

Недостатки:
Более низкая производительность, чем в RAID-1 или RAID-1E
Поддержка только одного логического тома на массив
Невозможность совместного использования резервного диска с другими массивами
Поддержка не всех контроллеров

RAID 6

RAID 6 — похож на RAID 5, но имеет более высокую степень надёжности — под контрольные суммы выделяется ёмкость 2-х дисков, рассчитываются 2 суммы по разным алгоритмам. Требует более мощный RAID-контроллер. Обеспечивает работоспособность после одновременного выхода из строя двух дисков — защита от кратного отказа. Для организации массива требуется минимум 4[1] диска. Обычно использование RAID-6 вызывает примерно 10-15% падение производительности дисковой группы, по сравнению с аналогичными показателями RAID-5, что вызвано бόльшим объемом обработки для контроллера (необходимость рассчитывать вторую контрольную сумму, а также прочитывать и перезаписывать больше дисковых блоков при записи каждого блока).

RAID 7

RAID 7 не является уровнем RAID, и является зарегистрированной торговой маркой компании Storage Computer Corporation. Структура массива такова: на n − 1 дисках хранятся данные, один диск используется для складирования блоков чётности. Запись на диски кешируется с использованием оперативной памяти, сам массив требует обязательного ИБП; в случае перебоев с питанием происходит повреждение данных.

RAID 10

RAID 10 — зеркалированный массив, который затем записывается последовательно на несколько дисков, как RAID 0. Эта архитектура представляет собой массив типа RAID 0, сегментами которого являются массивы RAID 1. Он объединяет в себе высокую отказоустойчивость и производительность. Нынешние контроллеры используют этот режим по умолчанию для RAID 1. То есть, 1 диск основной, 2-й диск — зеркало, причем чтение производится с них поочередно, как для RAID 0. Собственно, сейчас можно считать что RAID 10 и RAID 1+0 — это просто разное название одного и того же метода аппаратного зеркалирования дисков. Но не стоит забывать, что полноценный RAID 1+0 должен содержать как минимум 4 диска.

Комбинированные уровни

Помимо базовых уровней RAID 0 — RAID 5, описанных в стандарте, существуют комбинированные уровни RAID 1+0, RAID 3+0, RAID 5+0, RAID 1+5, которые различные производители интерпретируют каждый по-своему.
RAID 1+0 — это сочетание зеркалирования и чередования (см. выше).
RAID 5+0 — это чередование томов 5-го уровня.
RAID 1+5 — RAID 5 из зеркалированных пар.

Комбинированные уровни наследуют как преимущества, так и недостатки своих «родителей»: появление чередования в уровне RAID 5+0 нисколько не добавляет ему надёжности, но зато положительно отражается на производительности. Уровень RAID 1+5, наверное, очень надёжный, но не самый быстрый и, к тому же, крайне неэкономичный: полезная ёмкость тома меньше половины суммарной ёмкости дисков…

Стоит отметить, что количество жестких дисков в комбинированных массивах также изменится. Например для RAID 5+0 используют 6 или 8 жестких дисков, для RAID 1+0 — 4, 6 или 8.

Matrix RAID

Matrix RAID — это технология, реализованная фирмой Intel в своих чипсетах начиная с ICH6R. Строго говоря, эта технология не является новым уровнем RAID (ее аналог существует в аппаратных RAID-контроллерах высокого уровня), она позволяет, используя небольшое количество дисков организовать одновременно один или несколько массивов уровня RAID 1, RAID 0 и RAID 5. Это позволяет за сравнительно небольшие деньги обеспечить для одних данных повышенную надёжность, а для других высокую скорость доступа.

Программный (англ. software) RAID

Для реализации RAID можно применять не только аппаратные средства, но и полностью программные компоненты (драйверы). Например, в системах на ядре Linux существуют специальные модули ядра, а управлять RAID-устройствами в GNU/Linux можно с помощью утилиты mdadm. Программный RAID имеет свои достоинства и недостатки. С одной стороны, он ничего не стоит (в отличие от аппаратных RAID-контроллеров, цена которых от $250). С другой стороны, программный RAID использует ресурсы центрального процессора, и в моменты пиковой нагрузки на дисковую систему процессор может значительную часть мощности тратить на обслуживание RAID-устройств.

Ядро GNU/Linux 2.6.28 (последнее из вышедших в 2008 году) поддерживает программные RAID следующих уровней: 0, 1, 4, 5, 6, 10. Реализация позволяет создавать RAID на отдельных разделах дисков, что аналогично описанному выше Matrix RAID. Загрузка поддерживается (grub, lilo) только с дисков с RAID 1[2][3].

ОС семейства Windows NT, такие как Windows NT 3.1/3.5/3.51/NT4/2000/XP/2003 изначально, с момента проектирования данного семейства, поддерживает программный RAID 0, RAID 1 и RAID 5 (см. Dynamic Disk). Более точно, Windows XP Pro поддерживает RAID 0. Поддержка RAID 1 и RAID 5 заблокирована разработчиками, но, тем не менее, может быть включена, путем редактирования системных бинарных файлов ОС.[1] Windows Server 2003 — 0, 1 и 5. Windows XP Home RAID не поддерживает.

В ОС FreeBSD есть несколько реализаций программного RAID. Так, atacontrol, может как полностью строить программный RAID, так и может поддерживать полуаппаратный RAID на таких чипах как ICH5R. Во FreeBSD, начиная с версии 5.0, дисковая подсистема управляется встроенным в ядро механизмом GEOM. GEOM предоставляет модульную дисковую структуру, благодаря которой родились такие модули как gstripe (RAID 0), gmirror (RAID 1), graid3 (RAID 3), gconcat (объединение нескольких дисков в единый дисковый раздел). Так же существуют устаревшие классы ccd (RAID 0, RAID 1) и gvinum (менеджер логических томов vinum). Начиная с FreeBSD 7.2 поддерживается файловая система ZFS в которой можно собирать следующие уровни RAID: 0, 1, 5, 6, а также комбинируемые уровни.

OpenSolaris и Solaris 10 используют Solaris Volume Manager, который поддерживает RAID-0, RAID-1, RAID-5 и любые их комбинации как 1+0. Поддержка RAID-6 осуществляется в файловой системе ZFS.

Дальнейшее развитие идеи RAID

Синий. Разъём PCI-X на материнской плате сервера FSC Primergy TX200 S2 специально предназначен для платы ноль-канального RAID (zero-channel RAID, ZCR). Установлен MegaRAID 320-0 Zero Channel RAID Controler фирмы LSI)[4]

Идея RAID-массивов — в объединении дисков, каждый из которых рассматривается как набор секторов, и в результате драйвер файловой системы «видит» как бы единый диск и работает с ним, не обращая внимания на его внутреннюю структуру. Однако, можно добиться существенного повышения производительности и надёжности дисковой системы, если драйвер файловой системы будет «знать» о том, что работает не с одним диском, а с набором дисков.

Рассмотрим случай, когда требуется увеличение скорости и размера диска без требования увеличения надёжности — случай, когда используется RAID-0. Если драйвер файловой системы будет знать, что имеет дело с несколькими дисками, он постарается размещать небольшие файлы так, чтобы каждый файл оказался целиком на одном диске — это эквивалентно снижению фрагментированности файловой системы и позволяет существенно ускорить работу.

Более того: при разрушении любого из дисков в составе RAID-0 вся информация в массиве окажется потерянной. Но если драйвер файловой системы разместил каждый файл на одном диске, и при этом правильно организована структура директорий, то при разрушении любого из дисков будут потеряны только файлы, находившиеся на этом диске; а файлы, целиком находящиеся на сохранившихся дисках, останутся доступными.

Интересные факты

Сотрудник корпорации Y-E Data, которая является крупнейшим в мире производителем USB флоппи-дисководов, Дэниэл Олсон в качестве эксперимента создал RAID-массив из 4х iPod Shuffle. iPod RAID
